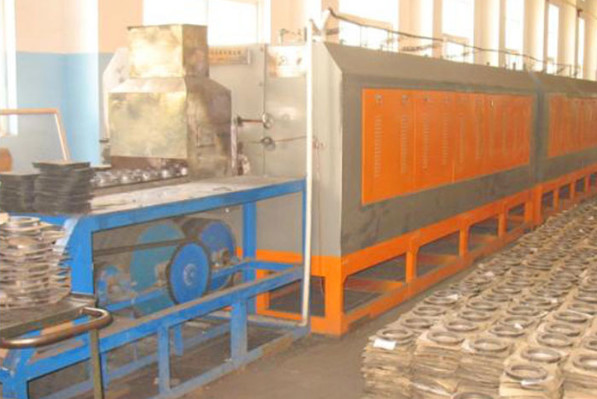

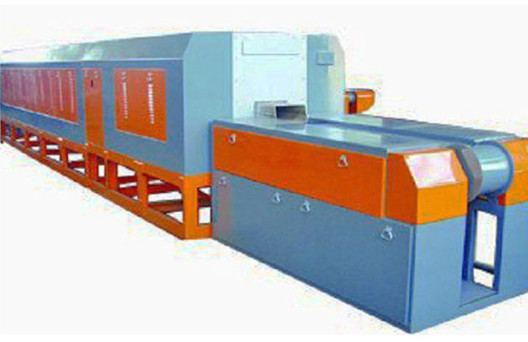

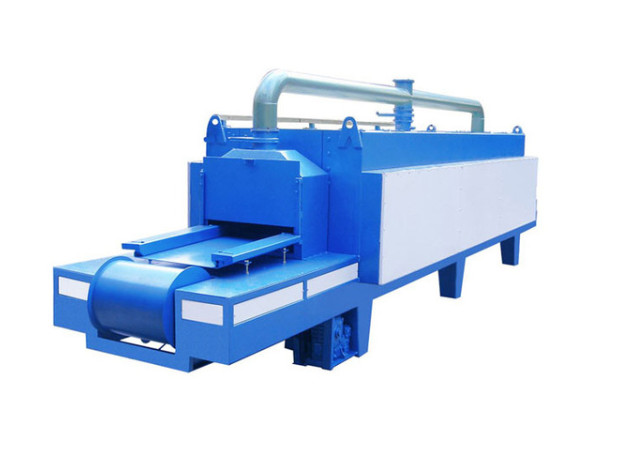

Een industriële oven met een mesbandverwarming is een industrieel verwarmingsapparaat voor continue verwarming.
De structuur van deze industriële oven omvat hoofdzakelijk de oven, de verwarmingselementen, het transportmechanisme, het temperatuurregelsysteem, het atmosfereregelsysteem (indien nodig),en andere delenHet lichaam van de oven bestaat over het algemeen uit hoogtemperatuurbestendige metalen materialen en isolatiematerialen, die worden gebruikt om een verwarmingsruimte te vormen en de temperatuur in de oven te handhaven.
Verwarmingselementen omvatten gewoonlijk elektrische verwarmingsdraden, siliciumkoolstofstaven, siliciummolybdeenstaven, enz., verdeeld over verschillende delen van de oven om energie te leveren voor het verwarmen van het materiaal.Het transportband met mazen is een belangrijk onderdeel van de industriële oven voor het verwarmen met mazen, bestaande uit een aandrijfinrichting, een transmissieas, een meshgordel, enz. Het wordt gebruikt om het te verwarmen materiaal te dragen en te vervoeren,zodat het continu in de oven kan bewegen volgens de ingestelde snelheid en route, waardoor het proces van continue verwarming wordt bereikt.
Het temperatuurregelsysteem kan de temperatuur in de oven nauwkeurig regelen, waardoor deze kan stijgen, vasthouden,en afkoelen volgens een vooraf ingestelde verwarmingscurve om aan de verwarmingsbehoeften van verschillende processen te voldoenHet atmosfeerregelsysteem kan (indien nodig) de gascompositie en de druk in de oven regelen, waardoor specifieke atmosfeeromgevingen worden gecreëerd, zoals vermindering van de atmosfeer,oxiderende atmosfeer, of inerte atmosfeer om aan de eisen van bepaalde speciale materialen of processen te voldoen.
De industriële ovens met mazzelbandverwarming hebben de voordelen van een hoge verwarmingsefficiëntie, een sterke continuïteit van de productie, een grote verwerkingscapaciteit, een hoge mate van automatisering en een stabiele productkwaliteit.Het wordt veel gebruikt op verschillende industriële gebieden, zoals warmtebehandeling van metalen onderdelen, sintering van elektronische onderdelen, sintering van poedermetallurgische producten, glans van glasproducten en branden van keramische producten.
Technische parameters:
Model Nominaal vermogen lkwi (V) Nominaal spanning Temperatuur Nominaal temperatuur (C) Nominaal werkgrootte Immuniteitscapaciteit (KG/H) Productiecapaciteit Verkooling 10,1-0,3 mm Verkooling
RCW-45-9 45 380 950 2100*220*60 40-60 20-30
RCW-60-9 60 380 950 2400*300*60 60-100 30-50
RCW-70-9 70 380 950 3200*300*80 80-120 40-60
RCW-100-9 100 380 950 3600*400*80 120-180 60-90
RCW-120-9 120 380 950 4400*400*80 180-220 90-110
RCW-150-9 150 380 950 4800*400*90 220-250 110-130
RCW-180-9 180 380 950 4800*500*90 250-300 130-150
Toekenningslijst van het onderdeel van de keten
bestelnummer | Pakketnummer / postnummer beschrijving | Specificaties en modellen | hoeveelheid | Naam van de fabrikant |
1 | kookplaat | 1 | ||
2 | trolley | 1 | ||
3 | Aluminiumsilicaatvezel katoen | Geslachtsziekten | 1 | Shanxi Baojie brandwerend thermisch isolatiemateriaal |
4 | verwarmingselement | 0Cr25Al5 weerstandsband, interne ceramische touwmantel bevestigd | 1 | Shanghai boomgroen |
5 | Ventilator van de oven | 3.0 kW | 4 | |
6 | Truck met krachtcycloïdale motor | 5.5 kW | 1 | |
7 | De motor is met de motor van de oven ingebouwd. | 3 kW | 1 | |
8 | Elektrische bedieningskast | 1 | ||
9 | vijver | 1 |
Specificaties:
Beschrijving | |
Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan de waarde van alle gebruikte materialen | |
Automatische constante temperatuurregeling | |
Voordeel: veilige werking. | |
Operator: 1 persoon. | |
Nominaal vermogen ((KW) | 300 |
Nominale spanning ((V) | 380x3 |
Werktemperatuur°C) | 800 |
Efficiënte koellengte (mm) | 16000 |
Opwarmtijd (h)≤ 6 | |
Verliesvermogen bij lege ovens (KW) | 25 |
Uitvoer (kg/uur) | 80 |
Afbraakvermogen (KW) | 15 |
Afbraakcapaciteit (m3/uur) | 10 |
Verwarmingsgrootte (L*W*H) mm | 5750x800x350 |
bestelnummer | t | naam | hoeveelheid | plaats van productie |
1 | SCR-160 | Tuning module | Bloc 4 | |
2 | WRNK-130 Φ5mm | thermocouple | Vier. | Zhaoqing, Guangdong |
3 | AI518E3JO | Intelligente digitale schermvermogensregeling, temperatuurregelingstabel | Eén. | Xiamen udian |
