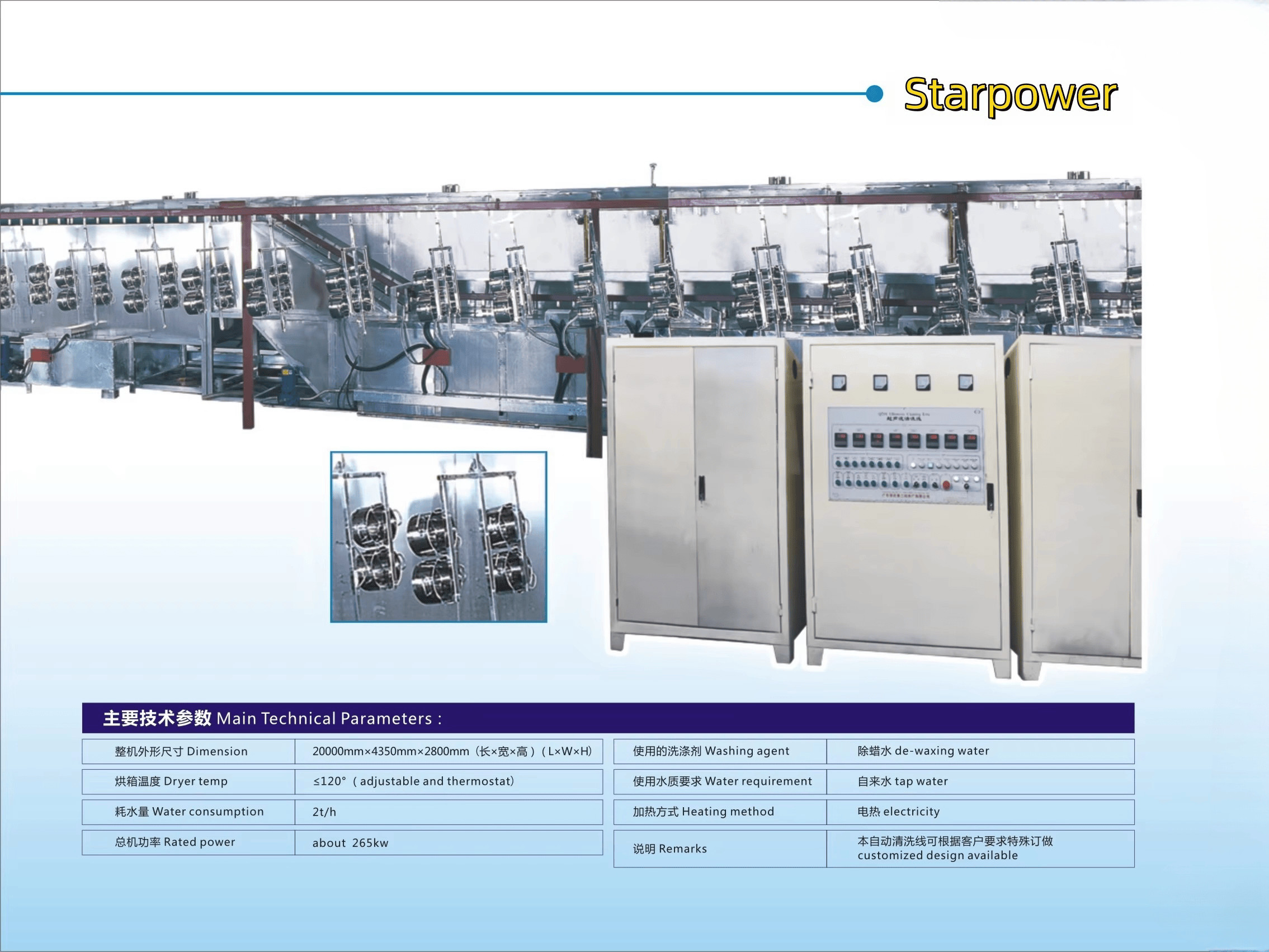

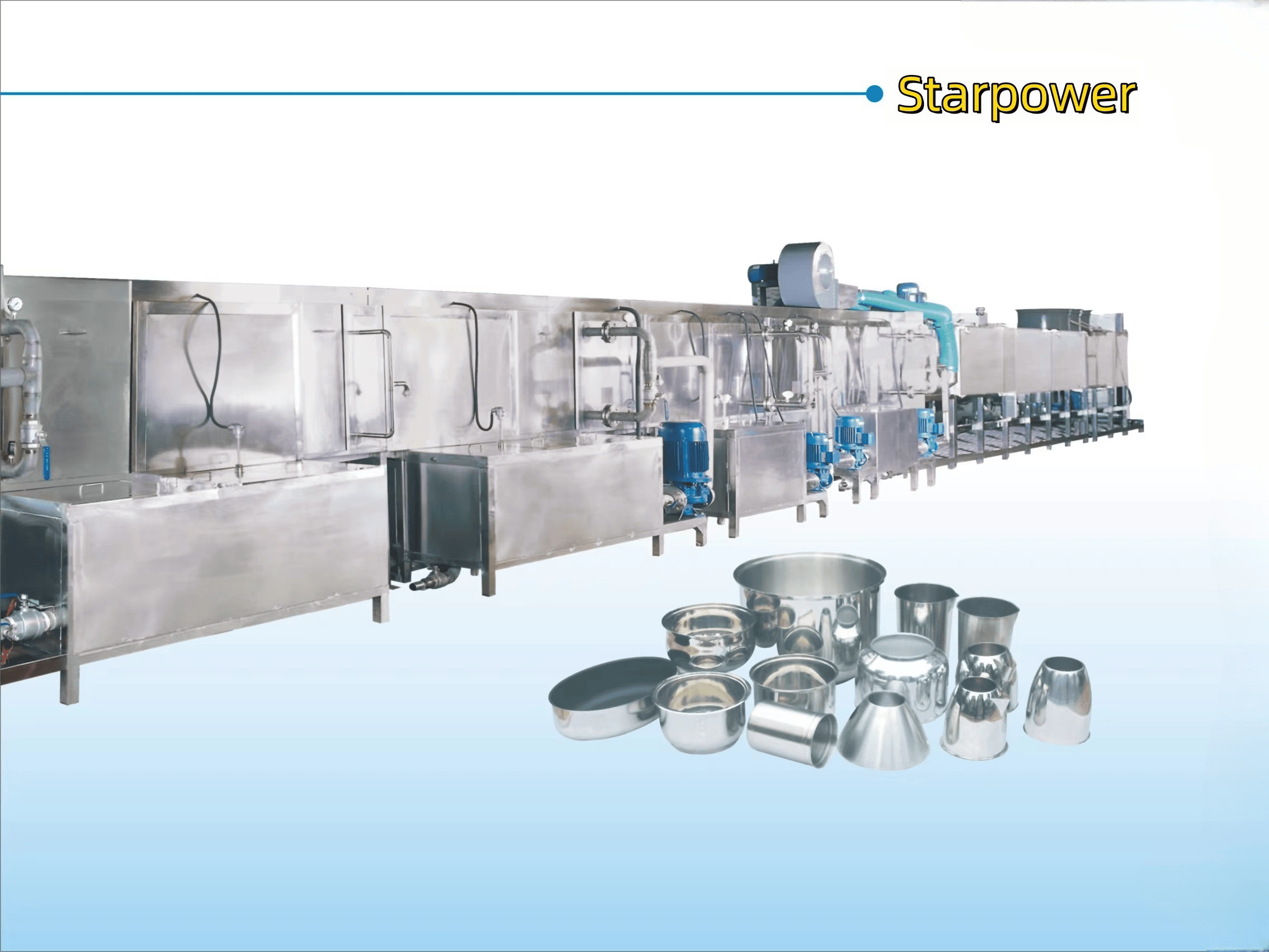

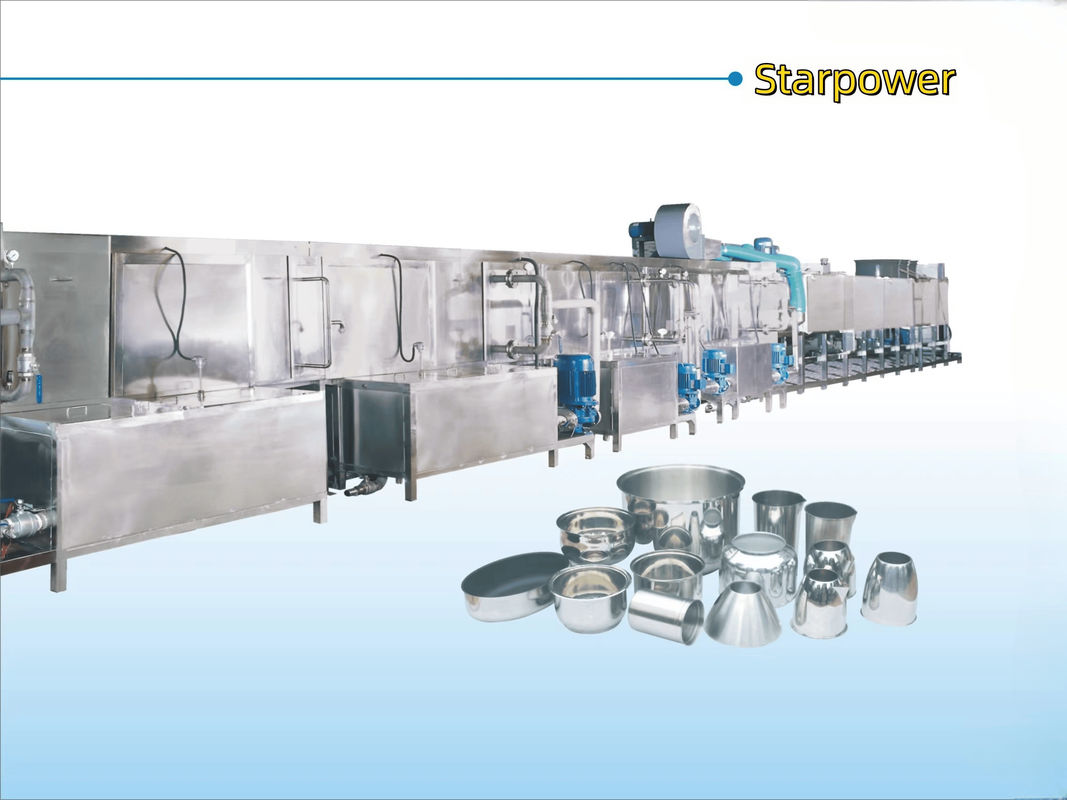

XTA - 60III Continu passage - door middel van hoge druk sproei anti-roest reinigingslijn
Model van de apparatuur: XTA - 60III doorlopende sproei-reinigingslijn tegen roest onder hoge druk
Werkstukken om te reinigen: watertroggen
Doel van het reinigen: verwijderen van vlekken zoals olie en stof op het oppervlak van het werkstuk

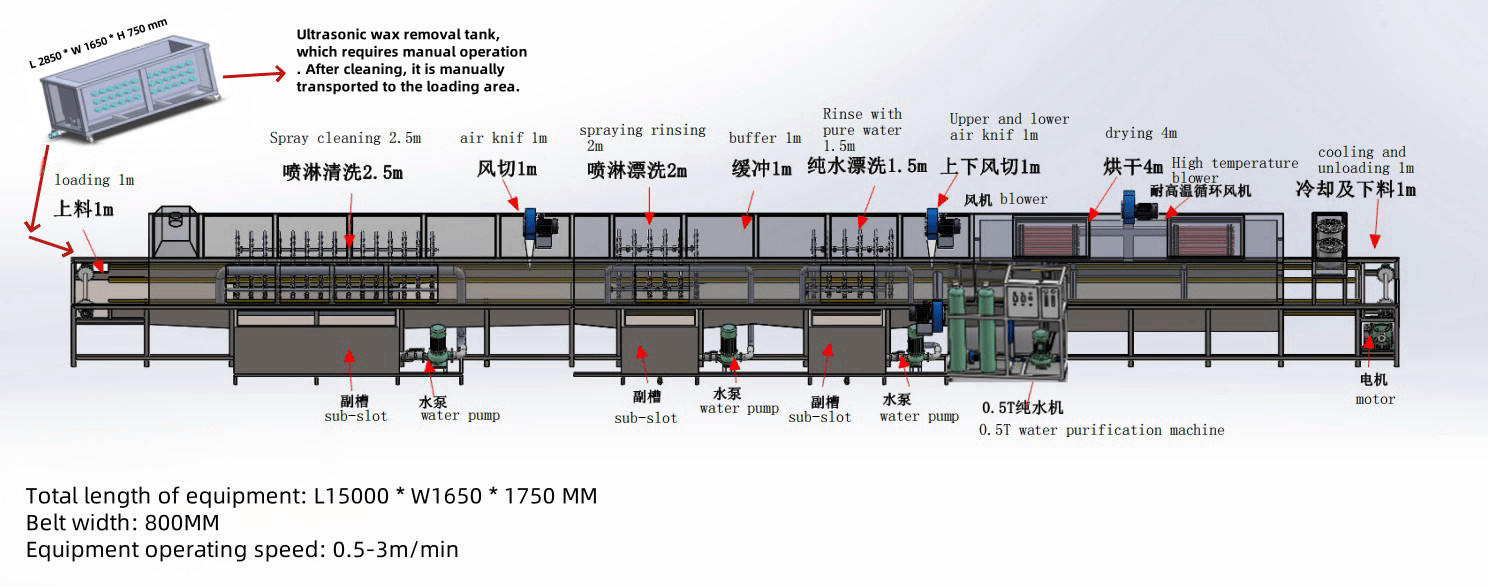

Reinigingsproces: a) Reinigingsmiddel: water of reinigingsmiddel b) Processtroom: laden → sproeien → luchtsnijden → sproeien → zuiver water sproeien → luchtsnijden → drogen → koelen en lossen.
c) Versnellingssnelheid van de apparatuur: 0,5 tot 3 meter per minuut, verstelbaar met frequentieomrekening. d) Breedte van de ooggordel: 800 mm 1) Hoofdstuk van de apparatuur en vloeistofopslagtank: 1.1De hele machine heeft een volledig afgesloten structuur, gelast met een roestvrij staal frame.Plaat van roestvrij staal van 2 mm dikIn de droge sectie is een isolatielaag geplaatst om het energieverbruik te verminderen. 1.2De vloeistoft tank heeft een eenlaagse structuur en is gemaakt van 1,5 mm dik 304 roestvrij staal plaat.respectievelijk olie- en scheiding van het reinigingsmiddelDe vloeistoftank is uitgerust met een wateropvulpoort, een vloeistofafvoerpoort en een overlooppoort.en de reinigingsvloeistof wordt geconcentreerd en uit de vloeistofdrenagepoort aan de bodem van de vloeistoftank afgevoerd. 1.3. De vloeistoftank is uitgerust met een vloeistofspeilcontroller. Wanneer het vloeistofpeil abnormaal is, zal het onmiddellijk herinneren aan het aanvullen van water of het stoppen van water.een noodstop wordt bereikt. 1.4In de vloeistoftank is een elektrische verwarmer van roestvrij staal geïnstalleerd, die de vloeistofttemperatuur binnen 30 tot 60 minuten van kamertemperatuur tot de werktemperatuur kan verhogen.De temperatuur wordt automatisch geregeld binnen het bereik RT - 100°C, met handmatige instelling en automatische bediening.Termiekisolatie katoen wordt op de buitenkant van de vloeistof tank gelijmd om warmteverlies te voorkomen. 2) Vervoerssysteem: Het systeem bestaat uit een snelheidsregulerende motor met frequentiekonversie, een vervoerketenstaaf, een hoofdtransmissieas, een aangedreven transmissieas, enz.De transmissie transportketen neemt een veelgebruikte 304 roestvrij staal gaasband, en de breedte van de voedingsinlaat is 800 mm. 3), sproeiingsysteem: 3.1Het reinigingssysteem bestaat uit een reinigingspomp, een spuitreinigingspijplijn, sproeiers, enz. De sproeiers zijn in hoek verstelbaar en kunnen de richting van de straal binnen een bereik van 30 graden aanpassen.De afstand tussen de sproeiers is ≤ 120 mm, en de sproeiers zijn aan de bovenkant, onderkant, links en rechts van de sproeipijpleiding geplaatst om ervoor te zorgen dat alle oppervlakken van het werkstuk kunnen worden gewassen. 3.2Het systeempijplijn neemt roestvrijstalen buizen, en de sproeiers zijn plastic hoogtemperatuurbestendige sproeiers. De sproeiers kunnen snel worden vervangen, gedemonteerd en de richting is verstelbaar. 3.3. De reinigingswaterpomp gebruikt een verticale in-line pomp van "Yuanli" uit Taiwan. De reinigingsstroom is ≥30 kubieke meter per uur, de reinigingsdruk is ≥350Kpa en de druk is verstelbaar. 4), sproeisysteem (2 fasen): 4.1Het spoelsysteem bestaat uit een spoelpomp, een spoelpijplijn, sproeiers, enz. De sproeiers zijn in hoek verstelbaar en kunnen de straalrichting binnen een bereik van 30 graden aanpassen.De afstand tussen de sproeiers is ≤ 120 mm, en de sproeiers zijn aan de bovenkant, onderkant, links en rechts van de sproeipijpleiding geplaatst om ervoor te zorgen dat alle oppervlakken van het werkstuk kunnen worden gewassen. 4.2De pijpleiding van het systeem gebruikt roestvrijstalen buizen, en de sproeiers maken gebruik van plastic hoogtemperatuurbestendige sproeiers of maken gebruik van de vierkantbuisboringstechnologie. 4.3. De spoelwaterpomp gebruikt een verticale in-line pomp van "Yuanli" uit Taiwan. De schoonmaakstroom is ≥30 kubieke meter per uur, de schoonmaakdruk is ≥350Kpa en de druk is verstelbaar. 4.4. Een machine voor zuiver water van 0,5 ton instellen (de machine voor zuiver water is aangesloten op een afzonderlijke sproeipijp om het sproeien van levend water te handhaven, en het gespotte water stroomt over in de vorige tank).
5), ventilator-waterblaasysteem (twee delen): 5.1Het waterversnijdingssysteem bestaat uit een hogedrukventilator, een luchtmes, een slang, een helling, enz. Het kan het grootste deel van het water op het werkstuk drogen en waterverspilling voorkomen.
7), droogsysteem: Doel: het schoongemaakte werkstuk drogen Het systeem bestaat uit een centrifugeventilator, een verwarmingspijp, een temperatuurregelaar, enz.De centrifuge ventilator maakt de hete lucht in de droge doos gerecycled om warmte-energieverlies te voorkomen. The hot air from the specially made heater (adjustable from normal temperature to 150 °C) is blown towards the conveyed workpiece through the air duct to accelerate the waterless drying of the workpiece. Vermogen van de warmtebestendige ventilator: 1,5 kW.
8), Filtersysteem: 8.1. Het schoonmaakapparaat voor vloeistoffiltratie gebruikt een tweestapsfiltratie.en de tweede fase filtratie is een roestvrij staal geplaatst plaat filter scherm bij de pomp zuigpoort.
9), elektrisch besturingssysteem: 9.1Alle elektrische onderdelen van lage spanning die in de apparatuur worden gebruikt, zijn huishoudelijke hoogwaardige bekende merkproducten.
9.2De noodstopknoppen zijn aan de in- en uitlaatpunten ingesteld om onverwachte situaties te voorkomen, tijdige afsluiting mogelijk te maken en de veiligheid van de apparatuur te verbeteren.
Parameters van de apparatuur:
Karosserie Structuur
Interne effectieve grootte
Innerlijke tankgrootte: L2600×W1400×H500mm Ongeveer totale grootte: L2850W1650H750mm (afhankelijk van de werkelijke afmetingen)
Verwarmingsmethode
Elektrische verwarming 12 kW
Materiaal
De binnentank gebruikt "SUS304" 2,5 mm Zhangjiagang Posco roestvrijstalen plaat. Het niet-stralende oppervlak gebruikt SUS304 T = 2,0 mm en het buitenste deurpaneel 1.0 mm roestvrij staal.
Buitenframe van de reinigingstank
Het is vervaardigd door het lassen van roestvrij staal 40401.5 vierkante buizen, met een stevige en duurzame structuur.
Structuur
De ultrasone transducers zijn aan de bodem van de tank bevestigd (ondervibratietype) en er zijn vier hoekwielen aan de onderkant geconfigureerd.
Ultrasone transducer
Het invoeren van geïmporteerde waferomvormers van het merk "HESEN" en geïmporteerde bindingstechnologie.
Totaal ultrasone vermogen
12 kW
Tijdregeling
Het is ingebouwd in de generator en de tijd is instelbaar van 0 tot 999 minuten.
Stroomvoorziening
Ultrasone generator
De generator maakt gebruik van 4 sets internationaal toonaangevende IGBT-modules en stroombuizen voor besturing om een sterk en stabiel uitgangsvermogen te garanderen.Xiantai's unieke sweeping frequentie technologie zorgt ervoor dat er geen dode hoeken zijn bij het schoonmaken. Het heeft functies zoals continu instelbaar vermogen, veegfrequentie, timingregeling, start/stop, enz.
Onderdeel
Allemaal geïmporteerde hoogwaardige onderdelen.
andere
Er zijn twee onafhankelijke generatoren geplaatst op het bedieningsrack. De ultrasone stroomkabel is 3 meter lang.
Na-verkoopdienst
Vervoer
De apparatuur is een jaar gegarandeerd en wordt levenslang onderhouden.
