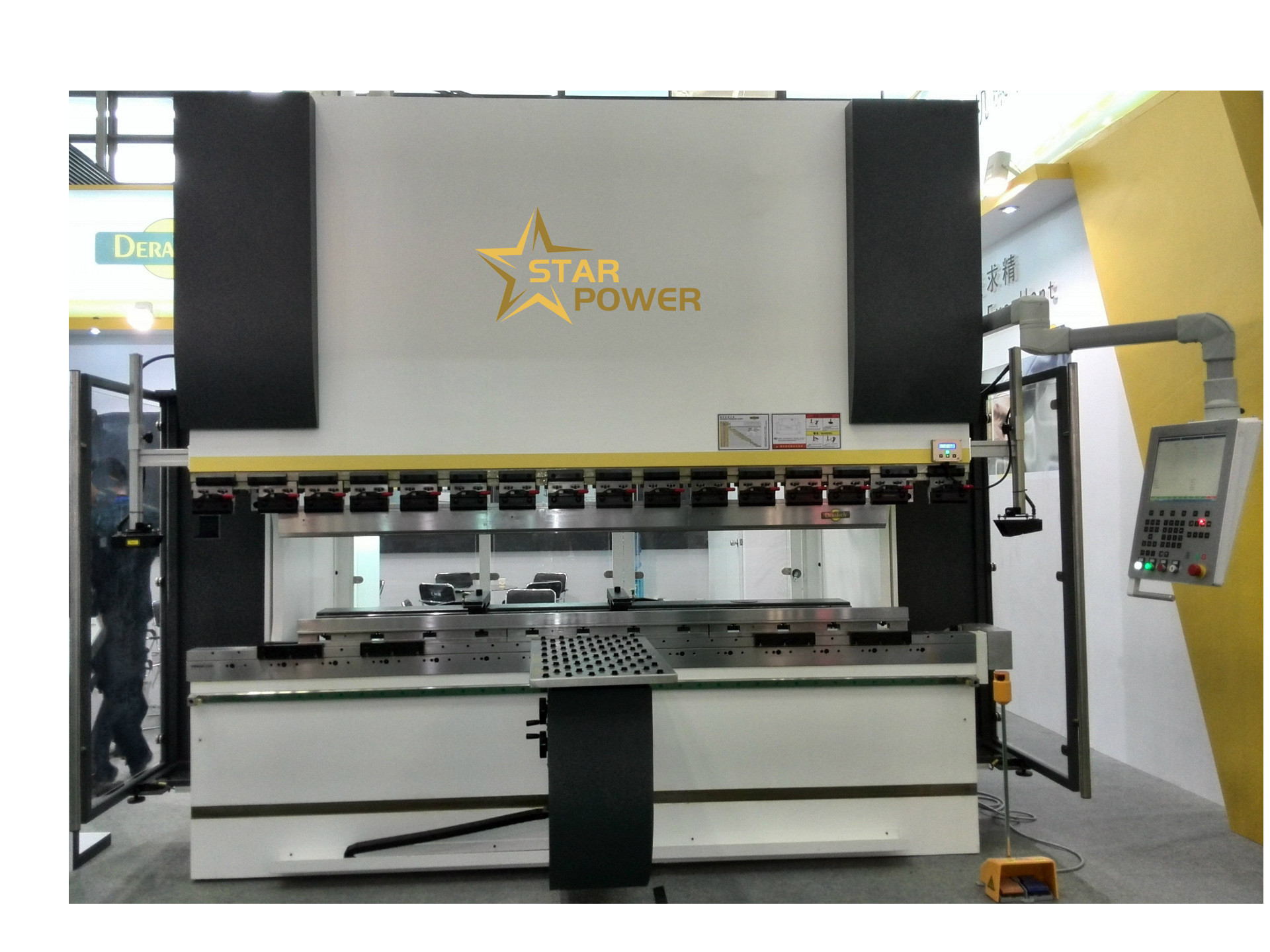

63 ton2,5m CNC-buigmachine

63 ton2,5 m CNC-buigmachine

FBT-63T / 2500 Twisted shaft synchrone CNC-buiging

technisch document

1. technische parameter:

2. functie Inleiding

1,10.2-inch HD touchscreen: laag stroomverbruik, hoge prestaties, intuïtief en eenvoudig.

2, intelligent besturingssysteem: volledige functies, gehumaniseerd, intuïtief, eenvoudig en gemakkelijk te leren, maximale

Verkorten van de opleiding van de bediener.

3- Handmatige snelle plaatsing van individuele producten.

4Hoekprogrammeringsfunctie.

5Direct programmeren.

6. Beheersing van de schuifpositie en meting van de schuifpositie met hoge precisie.

7Automatische berekening van de uitbreidingswaarde van plaat.

8, de achterste trekebuigfunctie.

9, eenvoudige parameterwijzigingsfunctie, en er zijn twee correctiemodi van selectie.

10. Productopslagfunctie: 100 productprogramma's (elk productprogramma heeft 20 procedures) en uitgebreid naargelang de vereisten.

11. Verstelbare terugkeerhoogte van de schuifbalk: de openingshoogte van de schuifbalk in elk buigproces kan onafhankelijk worden geprogrammeerd om de productie-efficiëntie te verbeteren.

12Controlesysteem: TP 10 S

• Technische kenmerken

• Hydraulische klep: Haimen Xinli-XINLI

2Oliecilinder: afdichting Japan NOK, met behulp van rollingtechnologie, de dunste oppervlaktecoating kan ook 0,12 mm bereiken, met een hoge slijtvastheid.

3. Elk onderdeel van het frame neemt stalen plaat gelast structuur, na tempering behandeling en trillingen veroudering behandeling, elimineren de vervorming veroorzaakt door lasspanning en verwerkingspanning,en zorgen voor de nauwkeurigheid en duurzaamheid van het werktuig.

4De fuselage heeft een integrale gelaste structuur voor gemakkelijke transport.

5De romp, de schuifregelaar en andere belangrijke componenten worden geanalyseerd door ANSYS-software voor het analyseren van eindige elementen om de betrouwbaarheid van de werktuigmachine te waarborgen.

6De cilinders aan beide uiteinden worden op beide kolommen geplaatst om de glijbaan rechtstreeks te aandrijven; de machine is dus eenvoudig en stijf.

De schuifbalk wordt gesynchroniseerd door de kracht van de torsieshaft en kan een bepaalde gedeeltelijke belasting weerstaan; de schuifbalk heeft een raamstructuur, een sterke stijfheid,

Hoge sterkte en kleine vervorming.

7De bovenste mal is uitgerust met het bovenste mal geneigde ijzer nauwkeurigheid compensatie mechanisme, die het werkstuk een hoge buiging nauwkeurigheid te bereiken kan maken

8. De verplaatsingswaarden van de achterband en de schuiver worden op het scherm weergegeven

9Dit hydraulische systeem kan de snelle daling van de glijbaan, langzame daling, vooruitgang snelheid buiging, snelle terugkeer en noodstop van de glijbaan in de opwaartse en neerwaartse proces te realiseren.

10De elektrische besturing is gecentraliseerd en betrouwbaar.

De krachtfaciliteiten bevinden zich in de romp, die worden bestuurd en gerealiseerd via het touchscreen van het bedieningspaneel.

Uitgerust met een voetschakelaar, die gemakkelijk en snel kan worden bediend door middel van zijn directe buigwerking.

Overbelasting en kortsluiting van de motor worden beschermd door de luchtschakelaar.

11Materieel: 42 CrMo

4. configureren

5Detail van de levering:

1. HydraulischplaatCNC-buigmachine, model: FBT-63T / 2500mm één set

2Willekeurige bijlagen:

3Willekeurige gereedschappen:

5. Voorwaarden voor het gebruik van de werktuigmachine door de gebruikers

1Stroomvoorziening: 380 V ± 10%, 50 HZ.

2Omgevingstemperatuur: 5 tot 38°C (werktemperatuur).

3Omgevingsvochtigheid: de relatieve vochtigheid is 20 ~ 80% RH.

4Blijf uit de buurt van de sterke trillingsbron en de elektromagnetische interferentiebron.

5Geen schadelijke en corrosieve gassen, geen stof.

6Levertijd: 15-20 dagen.
